Hibrid kerékpár

Termék áttekintése és elhelyezése

A HB-Series Hybrid Bicycle áthidalja a szakadékot a nagy-pedálozási hatékonyság és a robusztus hasznosság között, amelyet kifejezetten az önkormányzati forgalmazók, flottaüzemeltetők és a magán-márkatulajdonosok számára terveztek. A hidroformázott, 6061-es alumíniumötvözet váz köré épült, méretezhető platform a hagyományos emberi-motorozás és az e-kerékpár integrációját is lehetővé teszi, 700c-os kerekekkel és 38 mm-es-széles több{10}felületű gumiabroncsokkal. A geometria a laza halom-és-elérési arányon alapul, függőleges, forgalom{14}}tartásba helyezve a motorost, miközben biztosítja az optimális erőátvitelt az alsó konzolhoz.

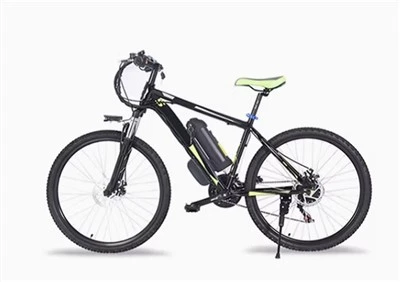

Szabadidős hibrid kerékpár

A szabadidős hibrid kerékpár áthidalja a szakadékot a közúti hatékonyság és a hasznos élettartam között. Ez a könnyű, 6061-es alumíniumötvözet vázra épült, nyugodt, függőleges geometriájú platform

Több
Női hibrid kerékpár

A városi sokoldalúságra és a szabadidős kitartásra tervezett női hibrid kerékpár áthidalja a szakadékot az utak hatékonysága és a tartósság között. A könnyű, lépcsős-6061-es alumíniumötvözet vázra

Több
Férfi hibrid kerékpár

A férfi hibrid kerékpár egyesíti a városi ingázás agilitását a könnyű nyomvonal stabilitásával. A havi 15 000 darabos gyártási kapacitású automatizált robothegesztősorra épülő platform a

Több
Ingázó hibrid kerékpár

Az ingázó hibrid kerékpárt napi városi közlekedésre és vegyes{0}}felületi használatra tervezték. A hidroformázott 6061 alumíniumötvözet váz köré épült, T6 hőkezeléssel és integrált

Több
Városi hibrid kerékpár

Ez a városi hibrid kerékpár-platform egy belső nyomatékot{0}}érzékelő elektromos segédrendszert integrál könnyű alumínium vázszerkezettel. Az önkormányzati ingázáshoz és közüzemi flottákhoz tervezett

Több

Főbb termékjellemzők

Hidroformázott 6061-T6 alumínium váz belső kábelelvezetéssel és sima, kétjáratú AWI hegesztett kötésekkel.
700c dupla-fali könnyűfém keréktárcsák 38c defekttűrő-városi abroncsokkal párosítva minden-időjárási tapadás érdekében.
Sokoldalú hajtáslánc-architektúra a megbízható Shimano 2x8 sebességes beállításoktól a modern Shimano CUES 1x9 opciókig.
Fékezés Rugalmasság, amely támogatja a mechanikus vagy hidraulikus tárcsás opciókat 160 mm-es rotorokkal.
Integrált infrastruktúra, beleértve a hátsó fogasléc keményforrasztási pontjait, a sárvédő fűzőlyukakat, a belső talplemezt és az előre megtervezett e-hibrid akkumulátor-útvonalakat.

Műszaki adatok és konfigurációs lehetőségek

Specifikáció Tétel	Szabványos konfiguráció	Opcionális frissítés/E{0}}kerékpár-integráció
Keret és platform	6061-T6 alumínium, sima hegesztés	Szénszálas villa / belső akkumulátor E{0}}Hibrid kész
Villa	Merev ötvözet pengék, 1-1/8" kormánymű	Suntour felfüggesztő villa (63 mm-es út)
Hajtáslánc	Shimano 2x8 sebességes (34/50T hajtókar)	Shimano CUES 1x9 sebességbeállítás
Fékek	Tektro mechanikus tárcsa, 160 mm-es rotorok	Shimano MT200 hidraulikus tárcsafékek
Gumiabroncsok és kerekek	CST 700x38c, 60 TPI, Kevlar öv	Schwalbe Marathon Plus fényvisszaverő oldalfallal
Befejező készlet	Ötvözet 600 mm-es lapos rúd, 31,6 mm-es nyeregcső	Ergonomikus markolat, zselés nyereg, integrált Dynamo LED
Súly kapacitás	120 kg (lovas + poggyász)	140 kg Nehéz{1}}Duty Utility Spec

Gyártás és szerkezeti tervezés

A keretek 6061 alumíniumötvözetből készült csöveket használnak, amelyeket folyadéknyomással alakítottak ki (hidroformálással), hogy optimalizálják a merevség-/-súlyarányt olyan nagy-feszültségű csomópontoknál, mint a fejcső és az alsó konzol héja. A csőkötések kézi dupla -áteresztő AWI hegesztésen esnek át, majd kézi-csiszoláson mennek keresztül az egyenletes feszültségeloszlás érdekében. Minden kerettétel végeselem-elemzési (FEA) tesztelési szimuláción esik át az oldalirányú terhelési ellenállás érdekében, mielőtt a gyártási szerszámok aláírnák{8}}. Az alsó tartókonzolok tömített patronos csapágyakat használnak, hogy megvédjék a nedvesség és a szemcse behatolását minden időben{10}}ingázás közben. A pilótafülke alkatrészei megfelelnek az ISO 4210 kifáradási szabványoknak, kovácsolt szárakat és biztonságos kormányfelületet használnak.

Alkalmazások

Városi ingázás:

Navigálás aszfaltozott városi utcákon, kátyúkban és villamosvágányokon stabil kormánygeometriával.

Könnyű szabadidős túra:

Csomagolt táska kompatibilitás az integrált hátsó állványos forrasztási pontokon keresztül hétvégi kirándulásokhoz.

Vállalati és önkormányzati flották:

Tartós, minimális megelőző karbantartást igénylő intézményi telepítés.

Testreszabás és OEM/ODM képességek

A gyári műveletek támogatják a teljes privát{0}}címke-végrehajtást a CAD-rendereléstől a tömeggyártásig, amelyet a robusztus, 25 000 darabos havi gyártási kapacitás támogat. A házon belüli képességek közé tartozik a robotcsővágás, a CNC megmunkáló központok, az automatizált elektrosztatikus porbevonat-sorok és a keretbeállítási tűréshatárok +/- 0.5 mm-en belüli tartására kalibrált összeszerelő fúrók.

Geometria és méretezés:46 cm-es, 52 cm-es, 56 cm-es vázméretekben kapható, így a 155 cm-től 195 cm-ig terjedő lovasmagassághoz igazodik.

Szín és márkajelzés:Egyedi Pantone porbevonat, nedves festék gradiensek vagy víz{0}}transzfer matrica elhelyezése átlátszó bevonat alatt.

Alkatrész rétegezés:Cserélje{0}}a lehetőségeket a nyeregmárkákra, a gumiabroncsok mintázataira, a tapadási anyagokra és a világítás integrálására.

Minőség-ellenőrzési szabványok

A minőségbiztosítási protokollok a nyersanyagbeviteltől a végső kartonozásig terjednek, hogy garantálják a globális szabályozási megfelelést:

Spektrometriás elemzés:

Ellenőrzi a bejövő alumíniumötvözet tuskó kémiai összetételét.

Keret kifáradási tesztje:

A minták 200 000 függőleges ütési ciklust bírnak ki az ISO 4210 szabvány szerint.

Sópermet teszt:

A festett keretrészek 500 órán keresztül semleges sópermetezésen esnek át a korrózióállóság ellenőrzése érdekében.

Féknyereg ellenőrzése:

100%-ban ellenőrzi a headset-csészéket, az alsó konzol meneteit és a kiesési beállítási hegesztést-.

Csomagolás, szállítás és átfutási idők

A kerékpárokat félig{0}}leütik (85%-os SKD összeszerelve), és 5-rétegű, hullámkarton export kartondobozokba csomagolják. A kormányt, a pedálokat, az első kerekeket és az nyeregcsöveket eltávolítják, és karcolásgátló habpárnával és kábelrögzítővel rögzítik, a hozzá tartozó összeszerelő szerszámkészlettel és felhasználói kézikönyvvel. Raklapos rakodási lehetőségek állnak rendelkezésre konténeres tengeri szállításhoz, körülbelül 320 egységet csomagolva 40 HQ konténerenként.

Minimális rendelési mennyiség (MOQ):100 egység modellenként/színvonalonként szabványos konfigurációkhoz; 300 egység egyedi keretgeometriákhoz vagy egyedi Pantone színillesztéshez. A méretek egy megrendelésen belül keverhetők, feltéve, hogy az egyes színek 50 egységet tartalmaznak.

Gyártási idő:35-45 nap a letét és a műszaki rajz jóváhagyása kézhezvételétől számítva.

Minta átfutási idő:15 nap a meglévő szerszám prototípusok esetében.

Gyakran Ismételt Kérdések

K: Milyen nemzetközi biztonsági előírásoknak felelnek meg ezek a hibrid kerékpárok?

V: Minden vázplatform megfelel az ISO 4210 (Kerékpárok - Biztonsági követelményei kerékpárokhoz) és az EN 15194 elektromos segédkonfigurációkra vonatkozó szabványoknak. Az SGS és a TÜV Rheinland által kiállított tesztjelentések és tanúsítványok kérésre rendelkezésre állnak.

K: Hogyan védi a keretet a rozsda és a festékletörés ellen?

V: A kereteket több-lépcsős kémiai előkezelésnek vetik alá (zsírtalanítás, öblítés, foszfátozás és passziválás), majd elektrosztatikus porbevonat, amelyet 200 fokon kikeményítenek, így biztosítva a 60-80 mikronos bevonatvastagságot és nagy ütésállóságot.

K: Mi a cserealkatrészekre és a garanciális igényekre vonatkozó politika?

V: A keretekre 5 év szerkezeti garancia vonatkozik a gyártási hibákra, míg az alkatrészekre szabványos gyártói jótállás. Minden ömlesztett konténerszállítmány tartalmaz egy 1%-os pótalkatrész-tartalékot (váltó akasztók, küllőkészletek, kis hardverek) az első szervizhez.

K: Milyen fizetési feltételeket fogad el a tömeges gyártási megrendelésekre?

V: Az általános feltételek 30% letét fizetendő T/T-n keresztül a szerződés aláírásakor-, a fennmaradó 70% pedig az ellenőrzési fényképek vagy a fuvarlevél (B/L) másolata ellenében fizetendő. Az 500 darabot meghaladó megrendelés esetén látra szóló akkreditívet (L/C) fogadunk el.

Kérjen árajánlatot

Küldje be projektparamétereit alább, hogy 24 munkaórán belül hivatalos árajánlatot és személyre szabott anyagjegyzéket (BOM) kapjon.
Céltérfogat (egység):
Célárpont / Incoterms (FOB / CIF):
Célkikötő:
Testreszabási szint (normál / saját címke / egyedi szerszámok):
Energiaellátás konfigurációja (emberi-üzemi / E-hibridkész):

Kína egyik vezető hibridkerékpár-gyártója és -beszállítójaként szeretettel üdvözöljük a gyárunkból származó, kiváló minőségű{0}}hibrid kerékpárok nagykereskedelmében. Minden személyre szabott kerékpár kiváló minőségű és versenyképes áron.
